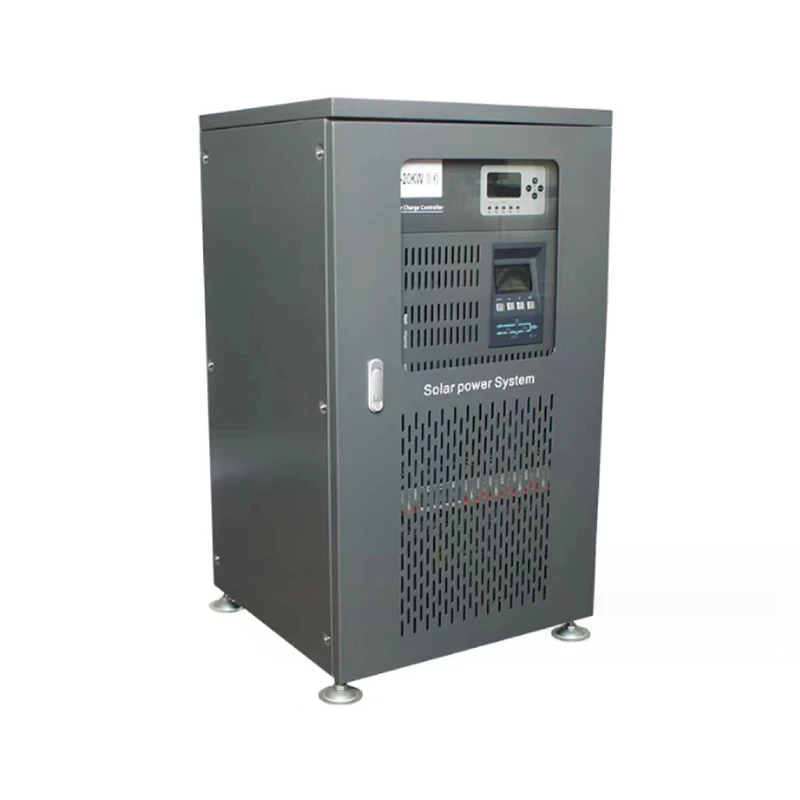

Sistema inversor fora de xarxa
Descripció
Paràmetres tècnics
Descripció general del producte:
El producte és un inversor intel·ligent integrat amb un sistema de controlador de càrrega integrat dissenyat per a una gran potència fotovoltaica. El seu controlador integrat pot gestionar la càrrega d'un paquet de bateries mitjançant múltiples matrius solars per millorar l'eficiència de càrrega i la vida útil del paquet de bateries. Gràcies a la seva tecnologia de control vectorial digital completa basada en el processament en temps real per DSP, MCU i DDC, té funcions de protecció perfectes i alta fiabilitat. El seu mode preferit de subministrament de xarxa i el mode preferit de bateria es poden configurar, de manera que és fàcil satisfer les diferents necessitats d'aplicació dels usuaris. Té una pantalla LCD. S'aplica àmpliament a grans ocasions de generació d'energia solar, com ara famílies, escoles, enllumenat públic, empreses industrials i mineres, defensa de fronteres, illes marines, zones de pastura, etc.
Principals característiques:
Alta fiabilitat
Seguiment de freqüència, filtrat de soroll i baixa distorsió a la sortida de l'inversor a causa del disseny de doble conversió
Alta capacitat d'adaptació
Una àmplia gamma de freqüència d'entrada, que permet un funcionament estable dels generadors de combustible
Alt rendiment òptim de la bateria
Una tecnologia intel·ligent de gestió de la bateria, que garanteix una durada més llarga de la bateria i disminueix els temps de manteniment de la bateria. Una tecnologia avançada de càrrega de voltatge constant, que activa la bateria al màxim, estalvia el temps de càrrega i garanteix una durada més llarga de la bateria.
Protecció global i fiable
Una funció de prova d'encesa, que pot evitar els errors a causa dels perills de l'inversor Tecnologia d'inversió eficient IGBT (transistor bipolar de porta aïllada) Bona funció de commutació d'alta velocitat, característiques de funcionament de gran tensió i gran corrent i accionament de tensió d'IGBT (L'IGBT de cinquena generació té una caiguda de tensió de saturació més baixa i una major eficiència i fiabilitat de funcionament.)

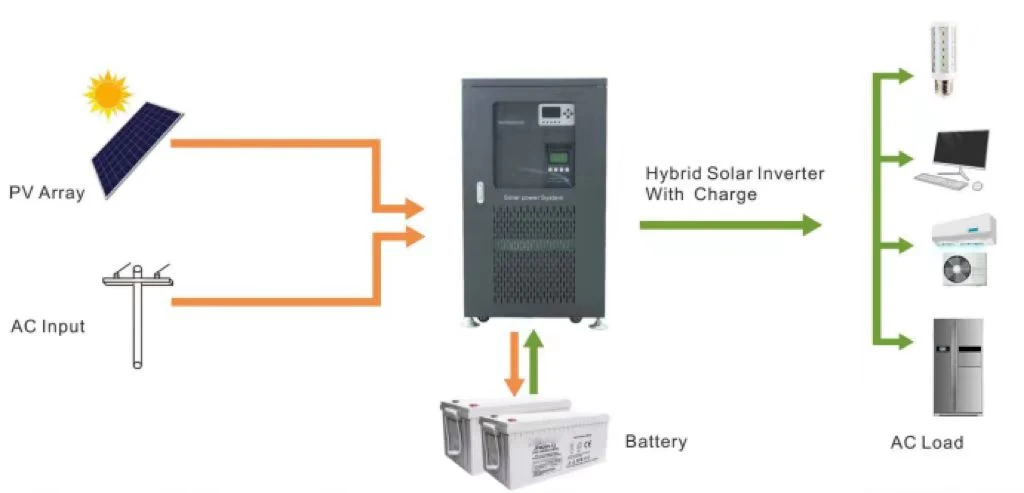

Diagrama d'aplicació:
Índexs tècnics:
|
Model: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Potència nominal |
8 kW |
10 kW |
15 kW |
20 kW |
30 kW |
|
Bateria |
|||||
|
Tensió nominal |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Tensió de protecció de sobredescàrrega |
96VDC/172VDC/194VDC/345VDC |
||||
|
Controlador |
|||||
|
Corrent nominal |
100A |
||||
|
Tensió nominal |
192VDC/220VDC/384VDC |
||||
|
Nombre d'accessos de càrrega |
4 |
||||
|
Intensitat màxima de cada accés |
25A |
||||
|
Tensió d'entrada solar |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Tensió de protecció de sobrecàrrega |
110VDC/222VDC/255VDC/445VDC (programable |
||||
|
Control de precisió |
±0.1 |
||||
|
Precisió de visualització |
±0.1 |
||||
|
Eficiència |
>90% |
||||
|
Inversor |
|||||
|
voltatge d'entrada |
88-132VAC/176-264VAC |
||||
|
Freqüència d'entrada |
45-65Hz |
||||
|
Tensió de sortida |
110VAC/220VAC |
||||
|
Freqüència de sortida |
50/60Hz |
||||
|
Forma d'ona de sortida |
Ona sinusoïdal pura, THD<4%(full load) |
||||
|
Funció de protecció |
Protecció de curtcircuits de sortida, protecció de sobretensió, protecció de baix voltatge, protecció de bateria baixa, etc |
||||
|
Encès/apagat manual |
Es prefereix encendre/apagar manualment |
||||
|
Encès / apagat automàtic |
Encès amb llum + apagat a temps fix (programable) |
||||
|
Temps de canvi |
<10ms |
||||
|
Altres |
|||||
|
Temperatura ambient per al funcionament |
0-40 grau |
||||
|
Humitat relativa per al funcionament/emmagatzematge |
20-90% (sense condensació, màxim) |
||||
|
Dimensions externes D×W×H (mm) |
536*560*1015 |
||||
|
Dimensions de l'embalatge: D × W × H (mm) |
675*700*1180 |
||||
