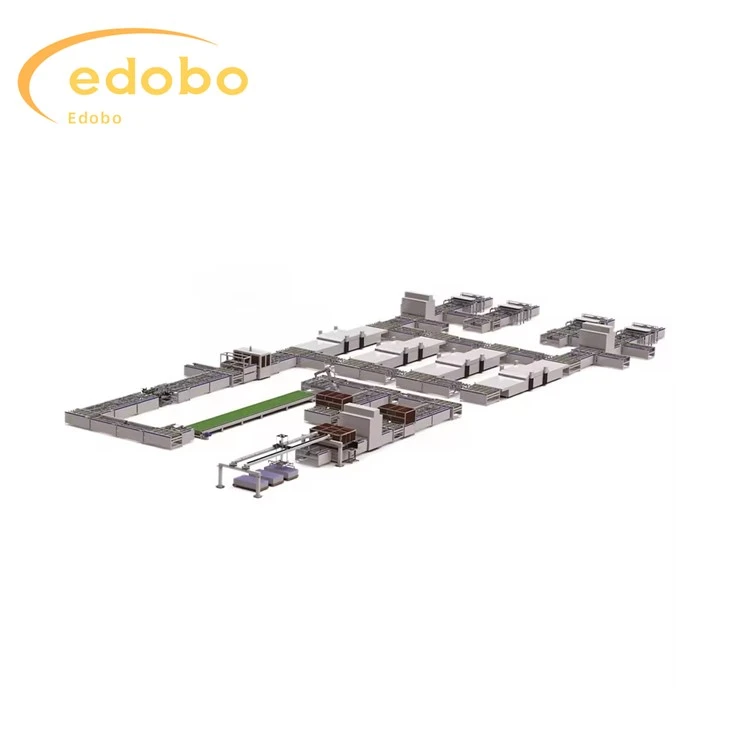

Línia de producció de mòduls solars fotovoltaics de 100 MW-600MW

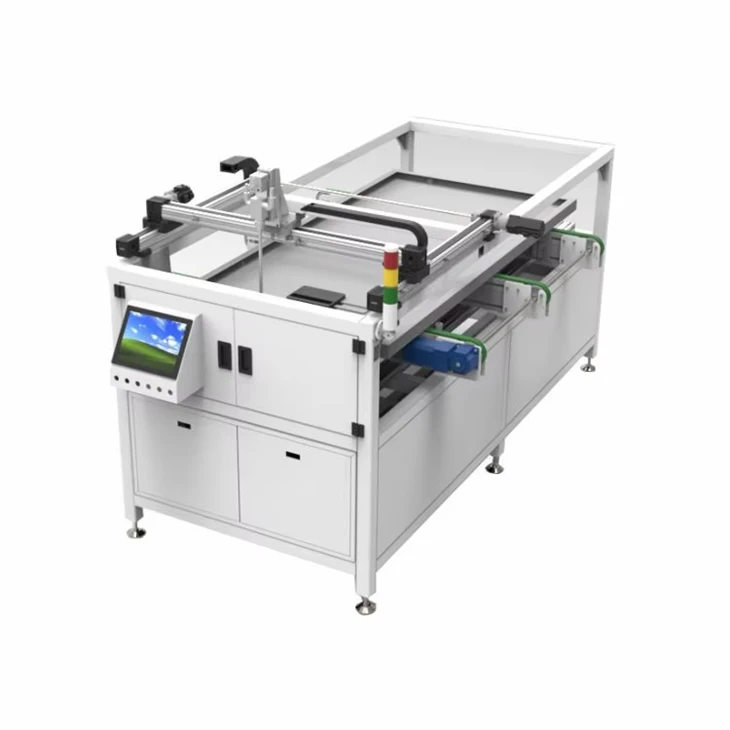

Lay up (tipus mecànic)

1. El mètode d'alimentació és curt i llarg, i la funció de l'equip és organitzar-los en una seqüència corresponent. El costat llarg de la cadena de la bateria és paral·lel al costat llarg del component. El sistema de composició local es pot utilitzar per organitzar components de 96, 72 i 60 peces i té una funció d'ajust mecànic.

2. Rebre automàticament les cordes de la bateria, agafar les cordes de la bateria a les posicions mecàniques i preparar prèviament el vidre

3. Rebre vidre i EVA de la línia de producció. Agafeu la corda de la bateria des de la posició mecànica. Col·loqueu la bateria en sèrie a EVA segons els elèctrodes positius i negatius. Després de completar totes les accions, el component surt.

4. La cadena de la bateria es col·loca mitjançant el posicionament visual, el posicionament de fibra òptica i el posicionament mecànic.

1. La màquina adopta un cinturó síncron, accionat per un servomotor i guiat per un carril de guia lineal, que té els avantatges d'un posicionament precís, un funcionament estable i una velocitat ràpida.
2. La ventosa està feta de poliuretà i no deixarà cap marca a la corda de la bateria després de la succió.
3. La màquina està equipada amb protecció de potència i gas.
4. La màquina és totalment automàtica i no requereix intervenció manual.
5. La precisió de posicionament de la cadena de la bateria és de ± 0,3 mil·límetres
6. Sis cables d'alimentació espaciats entre 1-10 mil·límetres
7. Compatible amb diverses cadenes de bateries, mida 156/182/210, 6-12 peces
8. El dit principal de les cèl·lules solars és compatible amb 2/3/4/5 dits

(1) Capacitat de la línia de producció: 100 MW-600MW/any.
(2) El requisit d'alimentació de l'equip és de 380 V (sistema trifàsic de cinc fils) i la demanda d'energia es pot trobar als paràmetres de l'equip de cada unitat. La configuració de la línia elèctrica serà proporcionada per separat per la nostra empresa.
(3) El requisit d'aire comprimit per a l'equip és de 0.6-0.8MPa, sec, net i compleix els requisits de les línies de producció automatitzades; Partícules de pols Menys o igual a 1um, punt de rosada a pressió de l'aigua Menor o igual a -40 grau, oli (inclòs el vapor) Menys o igual a 0,1 mg/;
(4) La neteja de l'aire a la fàbrica no ha de ser inferior al nivell 300.000 (classe ISO 8);
(5) Velocitat de transport d'equips de transmissió: el temps de cicle de transmissió és inferior a 22 segons, la qual cosa compleix el requisit de capacitat de producció de 500 MW/any. Tota la línia adopta una regulació de velocitat de freqüència variable, amb una freqüència de regulació de velocitat principal establerta a 30 HZ i un rang de regulació de velocitat de 0-50 HZ (la velocitat específica es pot trobar als paràmetres de l'equip de cada unitat);
(6) Dimensions externes de la línia de transmissió: aquest equip és un dispositiu no estàndard, i el diagrama de disposició final serà proporcionat per Edobo Solar;
(7) Alçada de la línia de muntatge i rang d'ajust: hi ha una certa diferència d'alçada entre l'equip individual i la unitat de transmissió. Per a les dimensions externes detallades, consulteu els paràmetres tècnics de l'equip individual; L'alçada de la unitat de transmissió és generalment de 950 mm ± 30 mm;
(8) La línia de transmissió i el rang d'operació de l'equip es poden ajustar entre components de longitud (1650 mm-2600mm) * amplada (950 mm-1500 mm), permetent el transport de components en diversos mètodes de laminació.
(9) La línia de transmissió és llisa i la mida del desplaçament és inferior a 10 mm;
(10) Quan l'equip funciona amb normalitat, la taxa de fallada dels components causada per l'equip i les línies de transmissió és inferior a 1/1000;
(11) Nivell de soroll durant el funcionament de l'equip Menor o igual a 72 dbA (excepte les bombes de compressió)

1. La cèl·lula adopta un posicionament visual CCD, que té els avantatges d'una alta precisió i estabilitat;
2. L'equip pot rebre automàticament, dissenyar automàticament i exportar automàticament components, i el disseny és un posicionament precís;
3. La ventosa està feta de material de silicona importat, que no deixarà cap marca a la superfície de la bateria;
4. Adopteu el mode de moviment mecànic de tres eixos (girar 180 graus);
5. El moviment lateral adopta un mòdul de motor lineal, que té els avantatges d'una velocitat de moviment ràpida, una alta precisió de posicionament repetida i un rendiment estable, estalviant el temps de ritme general;
6. L'ajust de canvi de vora llarg i curt adopta un mecanisme de bloqueig ràpid, ajust ràpid, senzill, còmode i fiable;
