Funció i Introducció

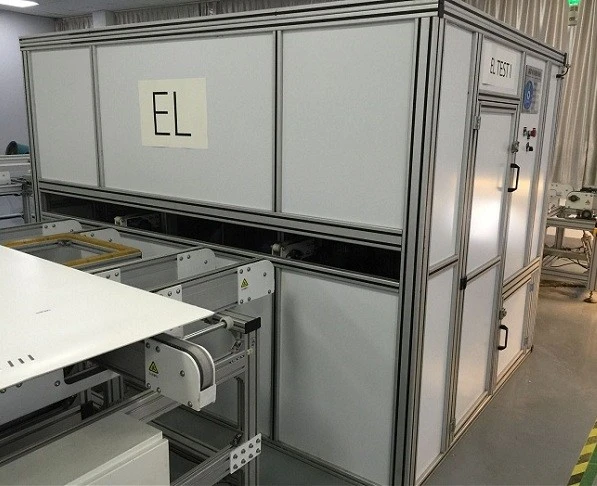

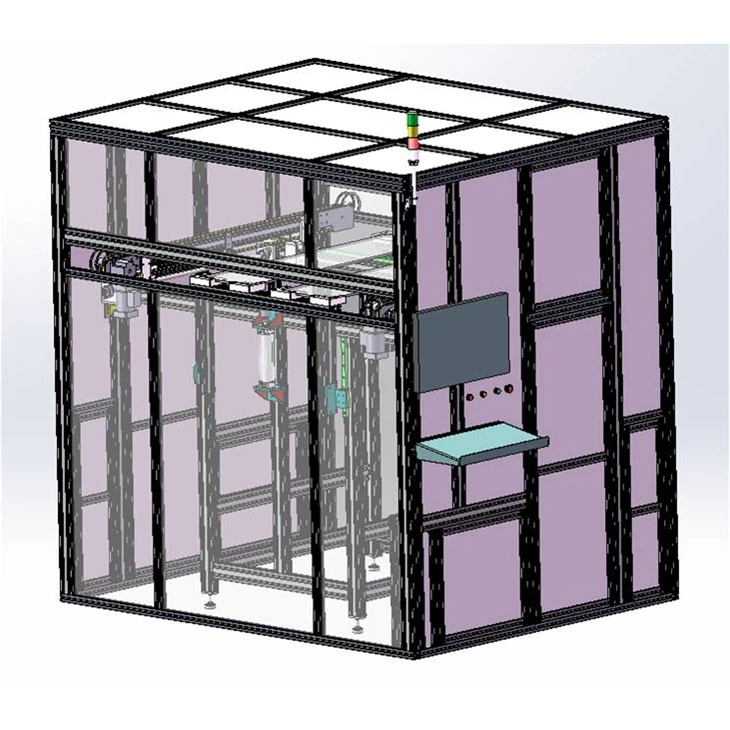

Provador EL en línia, l'alçada de la transmissió 960 mm, a curt termini, càmera única 1600w/2400w/3200w, llum baixa.
1. Després de la transmissió en l'últim procés, envieu el senyal.
2.El provador rep el senyal, la porta secreta oberta, la transmissió a l'àrea de treball, la porta secreta tancada.
3. Posicionant l'última acció, el motor de conversió de freqüència es desaccelera, el component arriba a la columna de posicionament, el motor deixa de funcionar.
4. Accions de la sonda (fer la part superior de la sonda a la cinta de bussing).
5.La càmera fa fotografies automàticament, els resultats de la prova s'emmagatzemen automàticament a l'ordinador, la sonda es restableix.
6.La porta secreta oberta, la transmissió del component en funcionament del motor, el component va sortir d'aquesta àrea, restabliment del component de suport.
7.Quan la part principal funciona, l'operador per observar el component detectat s'ajusta al requisit.
Paràmetre principal
Format del mòdul:(1580-2000)mm*(800-1000)mm
Temps de cicle:<33s(before laminator)
Capacitat màxima:> 2618/dia,
Operador en línia: 1
Potència nominal (kw): 1,09 kW,
Pressió (MPa):0.7MPa+0.1,
Mida (LXWXH): 2500mmx1900mmx2430mm,
Requisits ambientals: temperatura 18-30 grau. Humitat <75%.
Avantatge
1. La màquina coberta per una estructura d'acer, aparença amb vernís, sembla neta i ordenada
2.Funcionament automàtic, sense necessitat d'intervenció del personal, alt grau d'automatització, bona seguretat.
3. La màquina utilitza un motor estàndard (control de conversió de freqüència), control d'acció del cilindre d'aire, la posició és precisa.
4.Singlecamera1600W/2400W/3200W fa fotografies clares i fàcils de distingir per a la gent
5. Entrada d'escaneig de codi de barres, anomenada automàticament amb el codi de barres i desar, imatge de marca d'aigua automàtica.
6.Definició del tipus de defecte, classificació de defectes generació automàtica de la carpeta de data, desament automàtic, funció de consulta.
7.La màquina té un amfitrió per guardar i fer fotos per persones.
8.Format de desar la imatge, desar la modificació del camí.
9.Píxels de visualització de la imatge, el programari es pot ajustar per satisfer les necessitats dels diferents clients.
|
