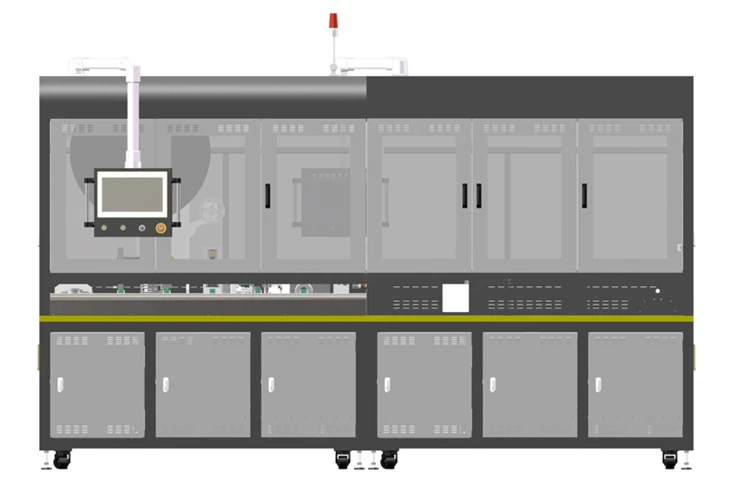

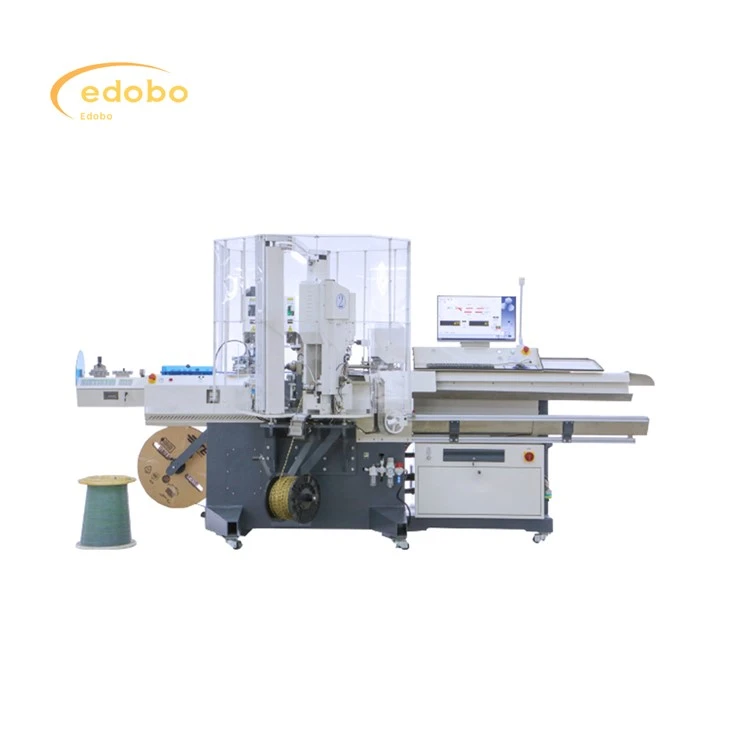

Línia de producció de la línia de connexió MC4 del panell solar

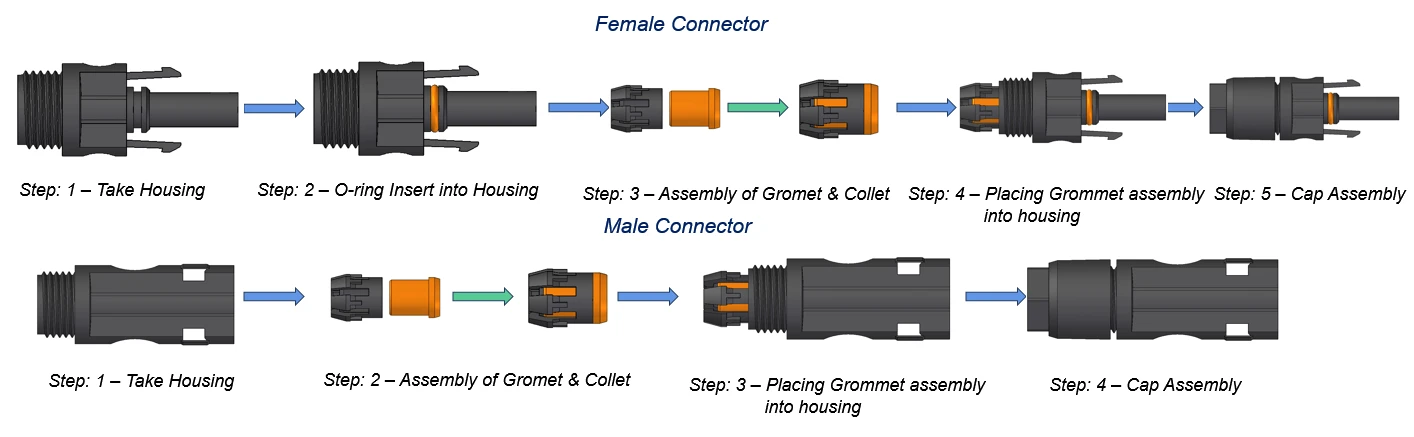

Muntatge de connectors positius i negatius

Pol negatiu (connector femení):

1. COMPRESSIONS (connector femení):Comenceu amb l’habitatge del connector femení.

2. Inseriu-Ring Insereix a l'habitatge (connector femení):Introduïu l’anell O a l’habitatge femení.

3.Assemblea de Grommet & Collet (connector femení):Munteu el grommet i el collet per al connector femení.

4. Plaça de muntatge de grommet a l'habitatge (connector femení):Introduïu el grommet muntat i el colp a la carcassa femenina.

5.CAP Muntatge (connector femení):Fixeu la tapa a la carcassa del connector femení.

Pol positiu (connector masculí):

1. Aplaça (connector masculí):Comenceu amb la carcassa del connector masculí.

2. Assemblea de Grommet & Collet (connector masculí):Munteu el grommet i el collet per al connector masculí.

3. Posar el muntatge de grommet a la carcassa (connector masculí):Introduïu el grommet muntat i el colp a la carcassa masculina.

4.Cap Muntatge (connector masculí):Fixeu la tapa a la carcassa del connector masculí.

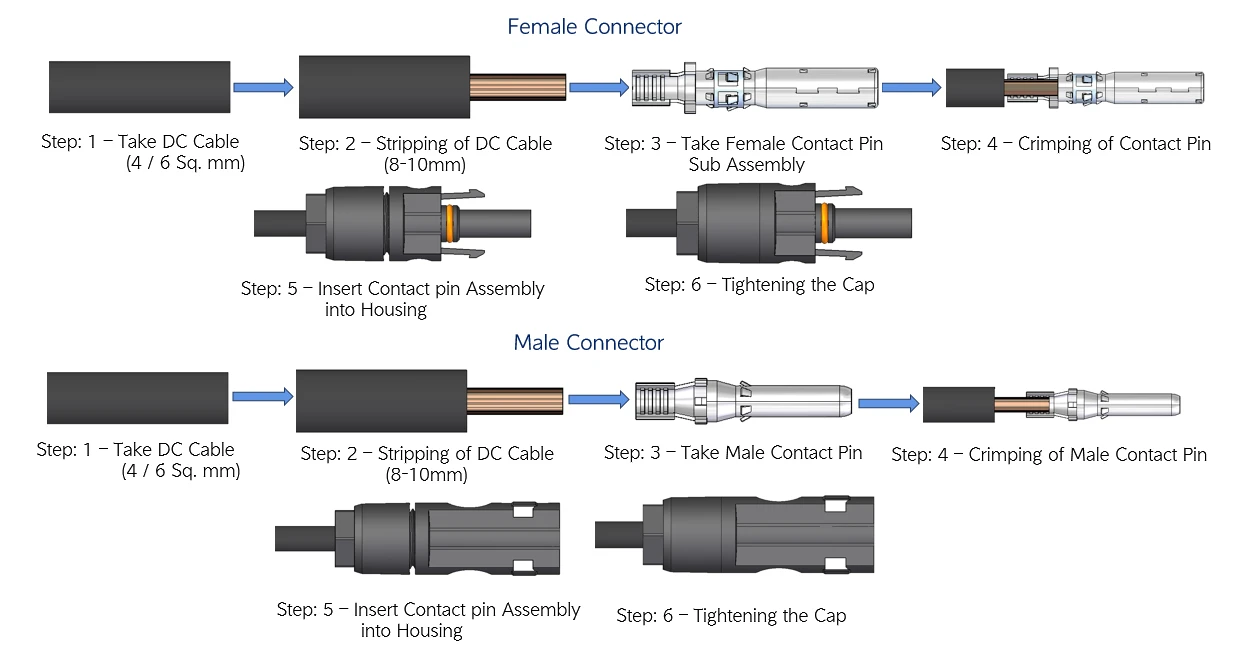

Els passos de la trama del terminal inclouen principalment els passos següents:

2. Cable DC:Prepareu un cable DC.

2.Prepareu el cable:Tireu una longitud d’aïllament del cable de corrent continu (filferro).

3.Seleccioneu el pin de contacte:Agafeu el conjunt de pin de contacte femení o masculí

4.Rimp El pin de contacte:Col·loqueu el fil despullat al passador de contacte i utilitzeu una eina de crimping per enganxar de forma segura el passador de contacte al filferro.

5. Inserteu a l’habitatge:Introduïu el conjunt del pin de contacte amb la carcassa del connector.

6. Aprofiteu la tapa:Fixeu la tapa a la carcassa per completar el connector.

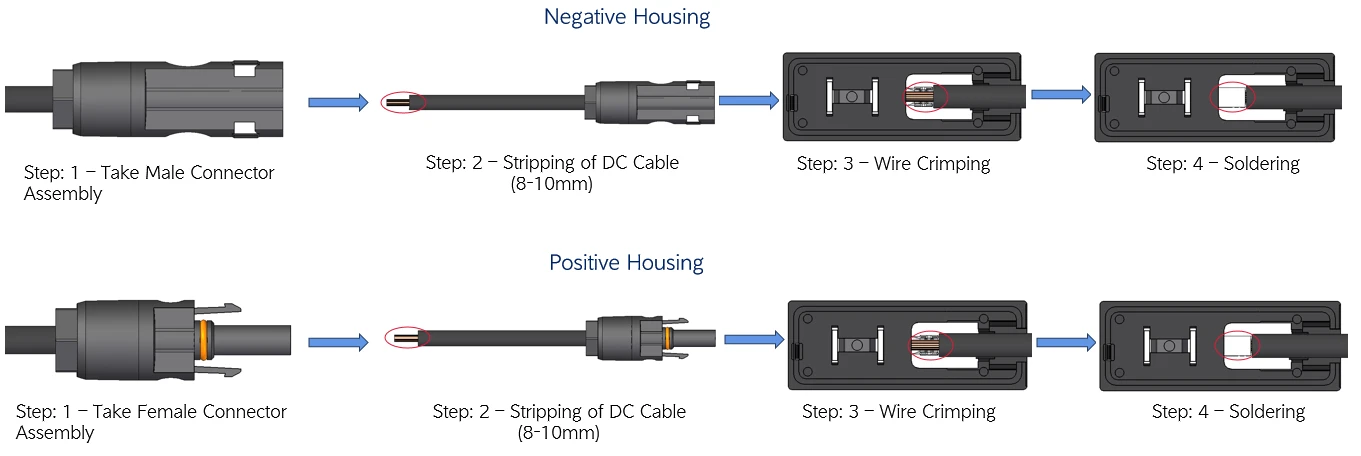

El filferro es va caure directament a la caixa de la unió:

Feu un muntatge de connectors:Agafeu el conjunt del connector masculí o femení.

Tireu el cable:Strip 8-10 mm d’aïllament del cable DC.

Cablejat de fil:Corregueu el fil despullat directament a la caixa de la unió. La caixa de la unió tindrà terminals interns (sovint pestanyes o connectors de metall) dissenyats per rebre i subjectar de forma segura el filferro.

Soldadura (fixat):Soldeu la connexió. La soldadura afegirà força addicional i ajuda a prevenir la corrosió en la connexió.

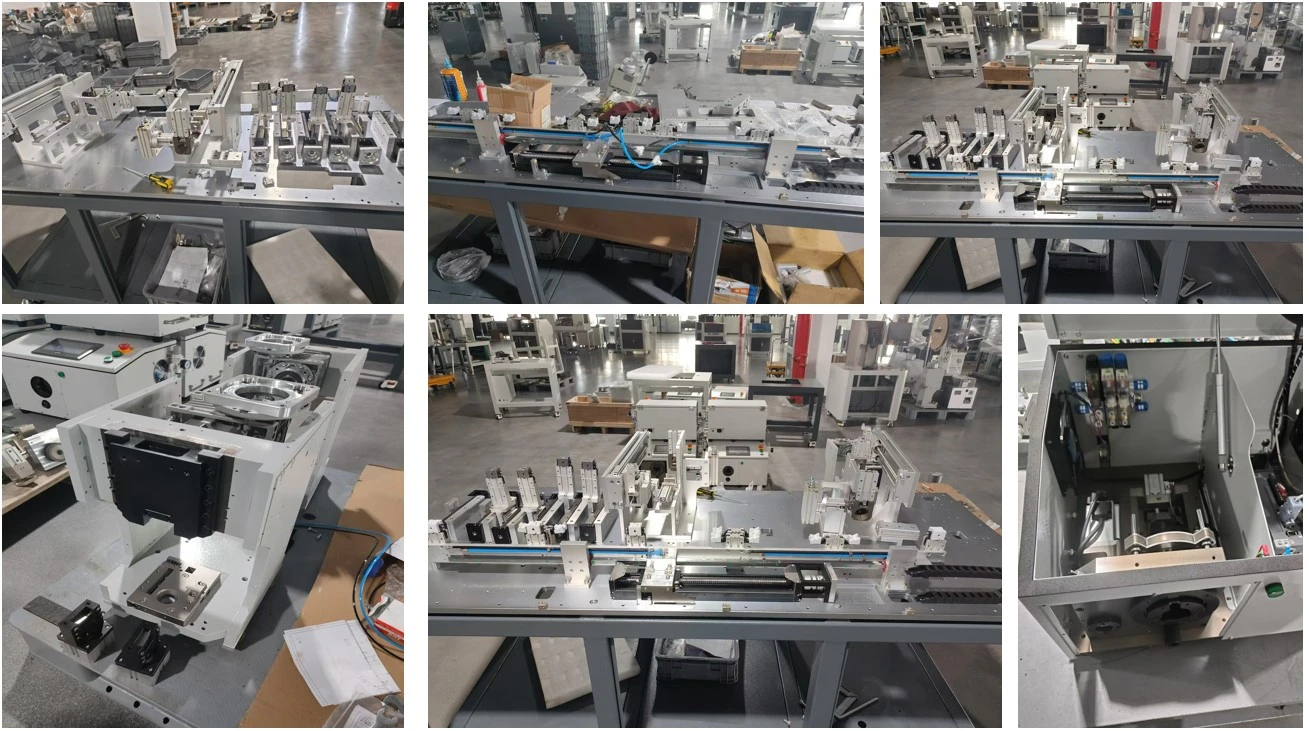

1. Aquesta línia de producció s’utilitza principalment per als processos següents: càrrega de cables, disposició de cables, alimentació i redreçament de cables, tall de cables, cable de cable, inspecció visual, inserció del connector, cargol del connector, etc.

2. Les fonts d’energia necessàries són l’electricitat i l’aire comprimit. Cada unitat de treball i transportador treballa junts per arribar a ser una.

3. El material principal que s’utilitza en la fabricació de tota la màquina és el marc soldat i a totes les parts propenses a la corrosió se’ls dóna tractaments superficials com la pintura i l’electroplicació per assegurar -se que no hi hagi corrosió i un bon aspecte durant el període de garantia o fins i tot més temps.

4. El disseny d’equips considera plenament l’ergonomia i la seguretat de l’operació de fàbrica. Els equips poden comptar automàticament la producció de producció.

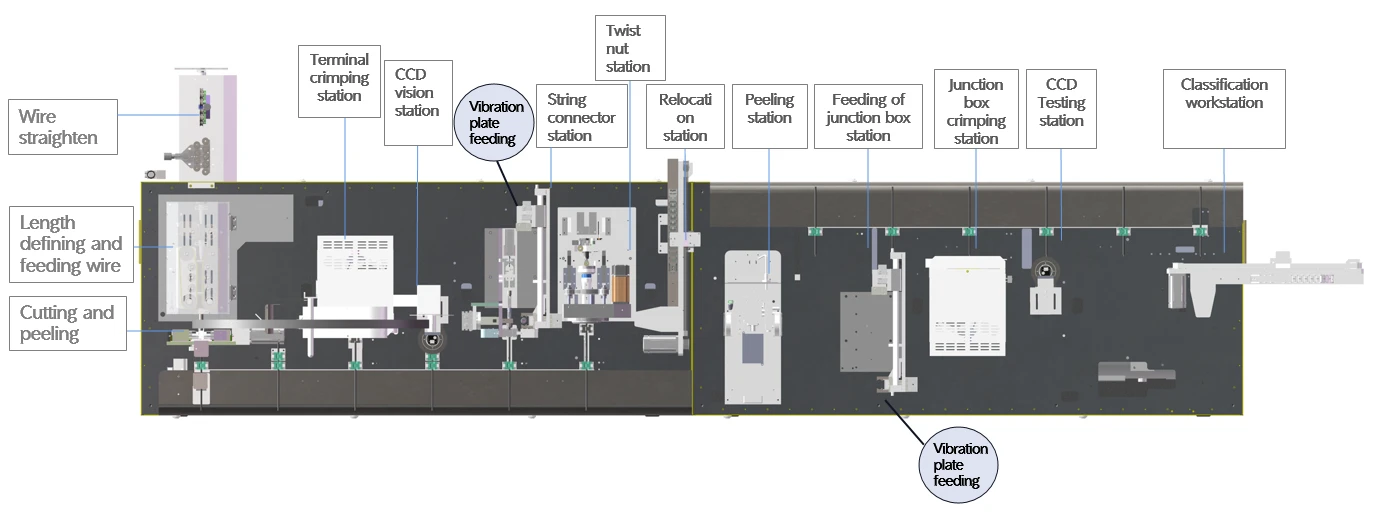

1. La línia de producció és adequada per al processament automatitzat de cables fotovoltaics. La línia de producció flueix d’esquerra a dreta i pot aconseguir un despullat de filferro, un terminal, detecció de CCD, roscat del connector, retorçat de nou, caixa de crimping, detecció de CCD

2. Diàmetre aplicable al filferro: 4mm²

3.

4. Peleu la longitud de la longitud: 1-9 mm;

5. Ritme de producció: major o igual a 4 segons;

6. Mida de l'amfitrió: 1200 × 4000 × 2400mm

7. Sistema operatiu de la màquina humana: la interfície de pantalla tocable és senzilla i clara, permetent un control ràpid del funcionament de la màquina. Tots els paràmetres es poden configurar i emmagatzemar fàcilment i les instruccions de funcionament es mostren de manera intuïtiva i senzilla a través de les imatges. Es presenta amb una funció de protecció de contrasenya de nivell 4- (amb permisos dividits en operador, control de qualitat, tècnic i gestor), una llum de falles i coordinació del codi de falles per al manteniment, aconseguint un manteniment fàcil i una reducció de costos;

8. La majoria de les estacions de treball utilitzen productes madurs per a la integració per assegurar l'estabilitat del producte;

9. Adopció del sistema de control del motor de servo per assegurar la precisió del producte;

10. El programa pot emmagatzemar fins a 100 fitxers i es pot accedir seleccionant el número del programa. El servidor de bases de dades recopila dades de producció i organitza la qualitat per a la línia de producció, cosa que el fa convenient per al sistema superior (MES o ERP) per extreure dades i traçar dades de processament durant la producció de productes a través de la xarxa;
