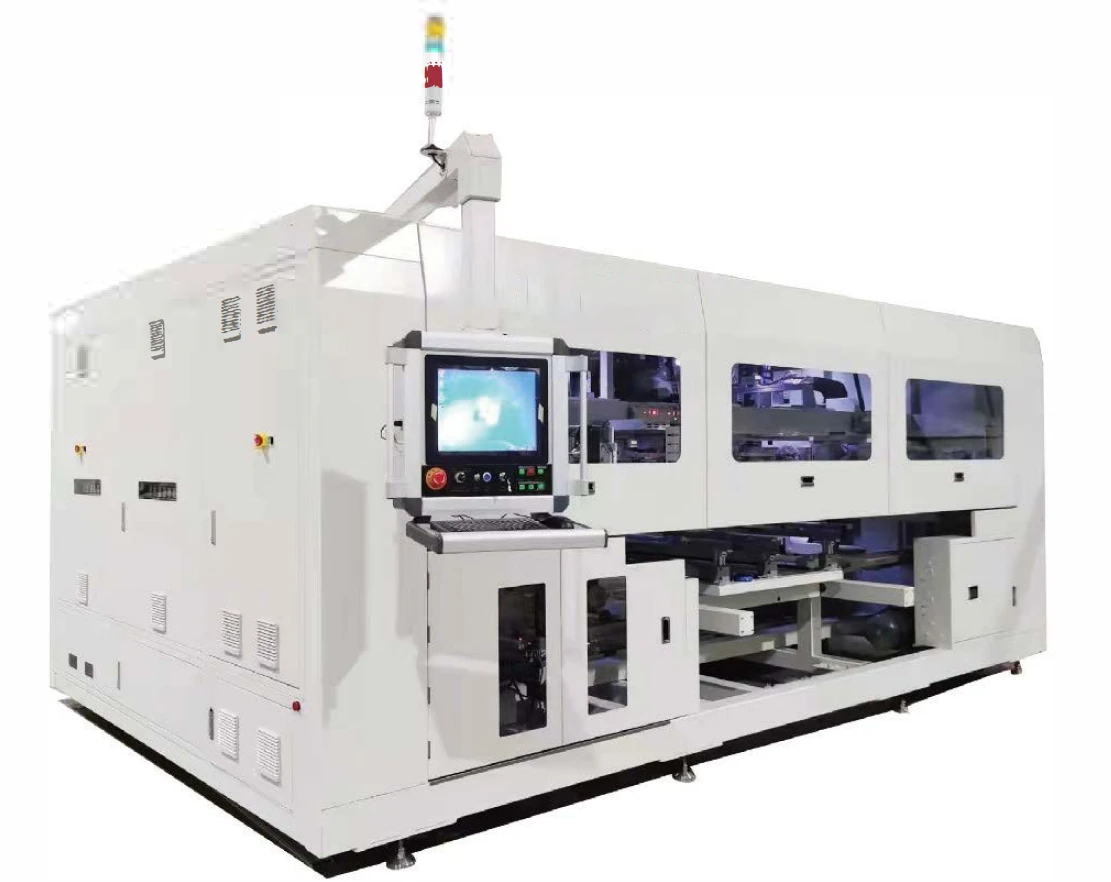

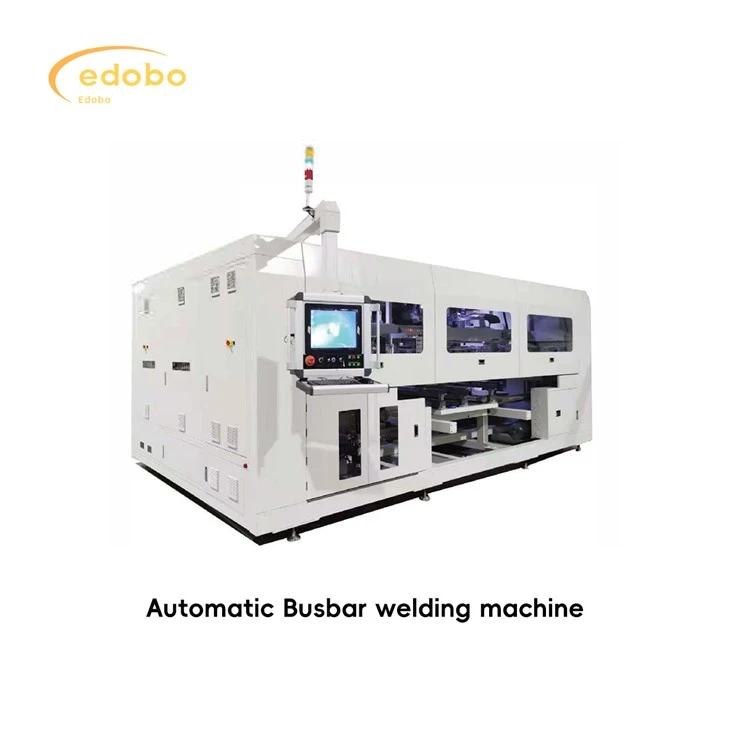

Màquina de soldadura de barres de cèl·lules solars

Funció de l'equip: estirar, corregir, tallar, doblegar i col·locar amb precisió el cap, la cua i les barres centrals, i utilitzar la mà d'elevació per realitzar un calibratge secundari a la corda del mòdul. Els cables del cap i la cua de la corda es solden juntament amb les barres d'un sol cop i es transmeten a la següent estació de treball. Aquesta màquina és opcional amb funció de raspat de pintura negra, funció de detecció posterior a la soldadura i funció de perforació de barres.

Autobusos

La línia de muntatge transfereix el panell cel·lular alineat a l'estació de flux frontal de la màquina d'autobús i emet un senyal perquè el panell cel·lular estigui al seu lloc per sol·licitar l'entrada. La màquina de bus automàtic està preparada per permetre que la línia de muntatge flueixi el mòdul a la posició de soldadura de la màquina de bus automàtic i enviï un senyal que permeti l'entrada; El motor funciona fins que el mòdul entra a la posició de treball i es revoca el permís per entrar al senyal.

♦ Temps de cicle: 17 s / panell (soldadura de bypass únic) 21 s / panell (soldadura de doble bypass d'obertura)
♦ Activació: superior o igual al 98%;
♦ Especificació cel·lular: 166 mm-230mm;
♦ Especificació del panell:
Una 156-180 cel·la:
6 cordes x 10 mitges peces x 2;
6 cordes x 11 mitges peces x 2;
6 cordes x 12 mitges peces x 2;
6 picades x 13 mitges peces x 2
Cèl·lula B.182:
6 cordes x 9 peces x 2:
C.210 Cèl·lula:
6 cordes x 10 mitges peces x 2;
6 cordes x 15 peces d'un terç x 2
D.210 Cèl·lula:
5 cordes x 10 mitges peces x 2;
5 cordes x 15 peces d'un terç x 2
♦ Espai cel·lular: -0.5-4mm;
♦ Espai de corda: 1-6mm; soldadura de derivació de l'espai de corda Major o igual a 10 mm
♦ Especificació del vidre: amplada (980-1500mm)* longitud (1720-2600mm);
♦ Precisió de correcció de la cadena de cel·les Menys o igual a ± 0,25 mm;
♦ Font d'alimentació de l'equip: trifàsic 380V 50/60Hz:
♦ Potència: pic 35kW; mitjana 25kW;
♦ Aire: pressió positiva {{0}},6~0,8MPa, pressió negativa aproximadament {- 70kPa;
♦ Mida de l'equip: longitud * amplada * alçada: 6580 * 5604 * 2621 mm (incloses dues línies de muntatge)
