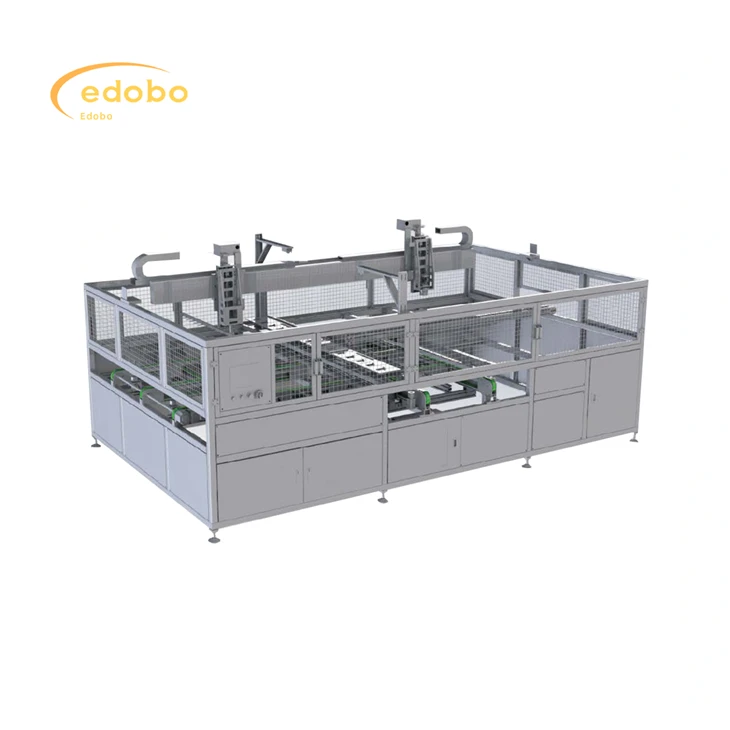

Màquina de col·locació automàtica de panells solars per a la línia de producció

Lay up (tipus mecànic)

1. El mètode d'alimentació és curt i llarg, i la funció de l'equip és organitzar-los en una seqüència corresponent. El costat llarg de la cadena de la bateria és paral·lel al costat llarg del component. El sistema de composició local es pot utilitzar per organitzar components de 96, 72 i 60 peces i té una funció d'ajust mecànic.

2. Rebre automàticament les cordes de la bateria, agafar les cordes de la bateria a les posicions mecàniques i preparar prèviament el vidre

3. Rebre vidre i EVA de la línia de producció. Agafeu la corda de la bateria des de la posició mecànica. Col·loqueu la bateria en sèrie a EVA segons els elèctrodes positius i negatius. Després de completar totes les accions, el component surt.

4. La cadena de la bateria es col·loca mitjançant el posicionament visual, el posicionament de fibra òptica i el posicionament mecànic.

1. La màquina adopta un cinturó síncron, accionat per un servomotor i guiat per un carril de guia lineal, que té els avantatges d'un posicionament precís, un funcionament estable i una velocitat ràpida.
2. La ventosa està feta de poliuretà i no deixarà cap marca a la corda de la bateria després de la succió.
3. La màquina està equipada amb protecció de potència i gas.
4. La màquina és totalment automàtica i no requereix intervenció manual.
5. La precisió de posicionament de la cadena de la bateria és de ± 0,3 mil·límetres
6. Sis cables d'alimentació espaciats entre 1-10 mil·límetres
7. Compatible amb diverses cadenes de bateries, mida 156/182/210, 6-12 peces
8. El dit principal de les cèl·lules solars és compatible amb 2/3/4/5 dits

♦ Components aplicables: components convencionals, de mitja làmina i de doble vidre amb una longitud de 1640-2500mm i amplada950-1400 mm
♦ Batec de treball: 6 segons/corda
♦ Capacitat màxima de producció: 3.400 unitats/dia
♦ Operador en línia: 0
♦ Potència nominal (KW): 6KW
♦ Consum de gas (L/min): 60 L/min
♦ Pressió (MPa):0.6-0.BMPa
♦ Especificació de la interfície: 12
♦ Mida total (longitud * amplada * alçada): 4770 mm * 2840 mm * 2250 mm
♦ pes: 2850KG

1. La cèl·lula adopta un posicionament visual CCD, que té els avantatges d'una alta precisió i estabilitat;
2. L'equip pot rebre automàticament, dissenyar automàticament i exportar automàticament components, i el disseny és un posicionament precís;
3. La ventosa està feta de material de silicona importat, que no deixarà cap marca a la superfície de la bateria;
4. Adopteu el mode de moviment mecànic de tres eixos (girar 180 graus);
5. El moviment lateral adopta un mòdul de motor lineal, que té els avantatges d'una velocitat de moviment ràpida, una alta precisió de posicionament repetida i un rendiment estable, estalviant el temps de ritme general;
6. L'ajust de canvi de vora llarg i curt adopta un mecanisme de bloqueig ràpid, ajust ràpid, senzill, còmode i fiable;
