Línia de producció de panells solars Composició de la línia de producció de panells solars de 100 MW:

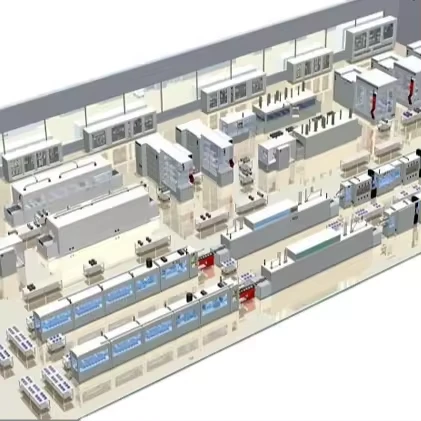

Composició de la línia de producció de panells solars de 100 MW:
Especificació de la línia de producció:
1. Línia de producció de mòduls de 100 MW (1).
2. Beat: inferior o igual a 45 segons/bloc.
3. Tipus de panell produït: panell solar convencional de cèl·lules completes/mitja cèl·lules.
4. Mida de la cèl·lula solar: 166-210mm.
5. Mida del panell solar: L(1956~2300mm) x W(990~1200mm) x T (25~45mm).
6. Tipus de cinta solar: cinta de soldadura plana;
Visió general de la línia de producció:

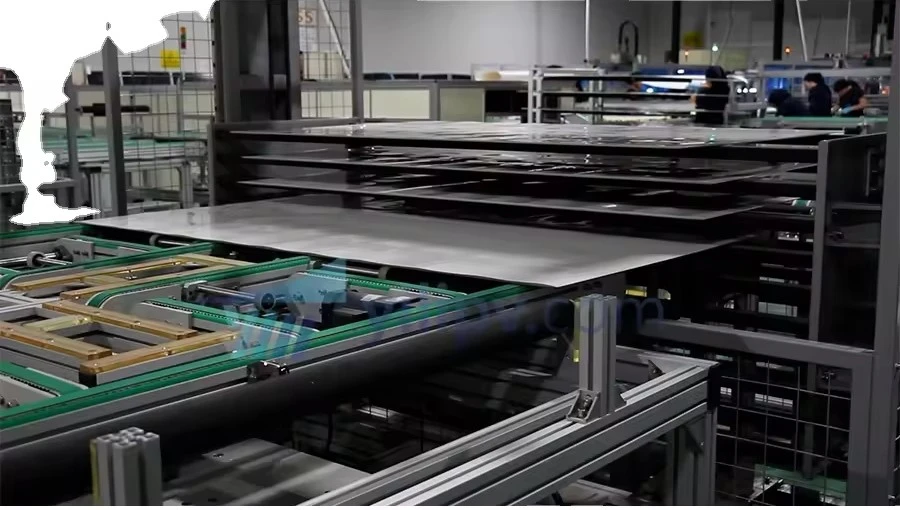

Abans de la laminació: àrea de càrrega de vidre, àrea de càrrega EVA, composició, àrea de soldadura d'autobusos, àrea de càrrega EVA i de la placa posterior, àrea d'inspecció i reparació de pre-capa EL/VI, pila (procés de memòria cau de components de línia de producció), sistema de transport
Després de la laminació: àrea de retall i encolat i emmarcat, àrea de soldadura i encolat de caixes de connexió, línia de curat, àrea de neteja i prova, àrea d'enquadernació, sistema de transport
La funció de les màquines principals
|
No. |
Nom de l'equip |
Descripció |
|
1 |
Tirador automàtic de cel·les |
Filament automàtic de cèl·lules per soldar cèl·lules solars de 5, 6, 9, 10, 11, 12 bb a la cadena de cèl·lules solars automàticament en connexió en sèrie |
|
2 |
Màquina automàtica de tall i col·locació d'EVA |
La màquina automàtica de tall i col·locació d'EVA es compon d'un transportador de transmissió de vidre, mecanisme de posicionament, tall automàtic i |
|
3 |
Laminadora |
Laminador s'utilitza per laminar panells solars. |
|
4 |
Màquina d'enquadrar |
La màquina de marc s'utilitza per emmarcar automàticament el mòdul fotovoltaic. |
|
5 |
Carretons de la línia de producció de panells solars |
Els carretons de la línia de producció de panells solars s'utilitzen per al transport de vidre / mòduls / panells en diferents etapes de producció. |
|
6 |
Tester IV |
El provador IV s'utilitza principalment per provar i registrar els paràmetres de rendiment del mòdul de cèl·lules solars. |
