Funció i Introducció

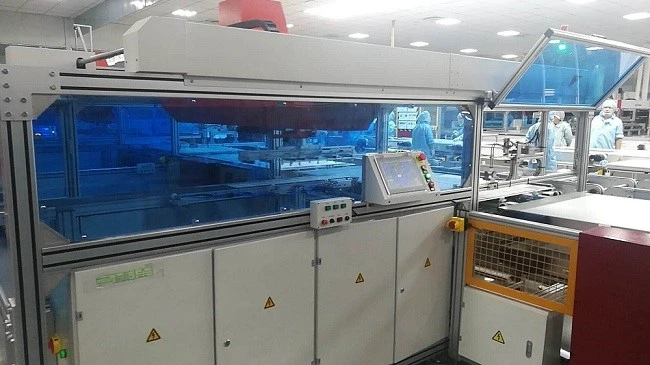

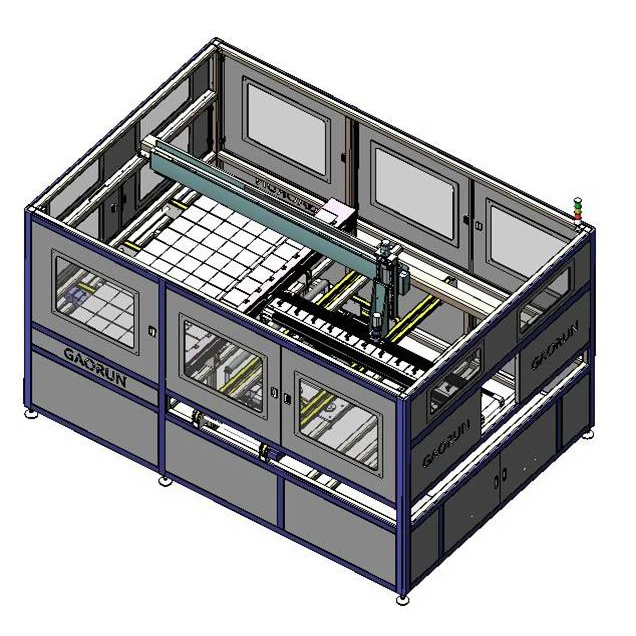

Màquina de col·locació automàtica amb la vora llarga cap endavant, és un a un corresponent a la màquina de corda automàtica. La vora llarga de la cadena de cel·les està paral·lela a la vora llarga del mòdul. La màquina amb sistema de layup single set es pot aplicar per a layup de mòduls 96, 72 i 60 i disposa de regulació de maquinària.
1.Recepció de la cel·la de cadena de la cel·la de cadena automàtica. Escollint la cadena cel·lular al mecanisme de regulació. Continueu la regulació a la cel·la de corda.
2.Recepció de vidre i material EVA de la línia de producció. Continueu la regulació a la cel·la de corda.
3.Recollida de la cadena cel·lular del mecanisme de regulació. Posar la corda de la cel·la a l'EVA segons l'elèctrode positiu i negatiu. Transmet el mòdul després d'acabar tota l'acció.
4.La cel·la de corda pot aconseguir posicionament visual, posicionament de fibra òptica i posicionament mecànic.
Paràmetre principal
Format del mòdul:(1400-2600)mm*(800-1100)mm
Temps de cicle: el temps de la cadena amb 10 o 12 mòduls és inferior a 15 s/temps de
la cadena amb 6 mòduls és inferior a 10 s
Capacitat màxima: 2400/hora
Pes: 400 kg
Potència nominal: 4,5 kw
Pressió:0.6-0,8 MPa
Format de connexió: Φ12
Dimensió (LXWXH): 3500 mm * 2500 mm * 2200 mm
Avantatge
1.La màquina utilitza cinturó i vareta de cargol que són accionats per un servomotor per a la transmissió i guiats per un carril lineal, amb avantatges com ara un posicionament precís, un funcionament estable i una alta velocitat.
2.La placa de succió està feta de poliuretà sense deixar cap marca a la corda cel·lular després de la succió.
3.La màquina està equipada amb protecció d'apagada i d'aire.
4.La màquina és totalment automàtica i no requereix cap interferència humana.
5.La precisió de localització de la cadena de cel·les és de ±0,3 mm.
6.Sis cadenes de cel·les amb un interval entre 1~10 mm.
7.La mida de la cadena de cel·les és de 125/156,6 ~ 12 peces.
8.Barra principal amb 2 barres/3 busbars/4 busbars/5 busbars.
|
