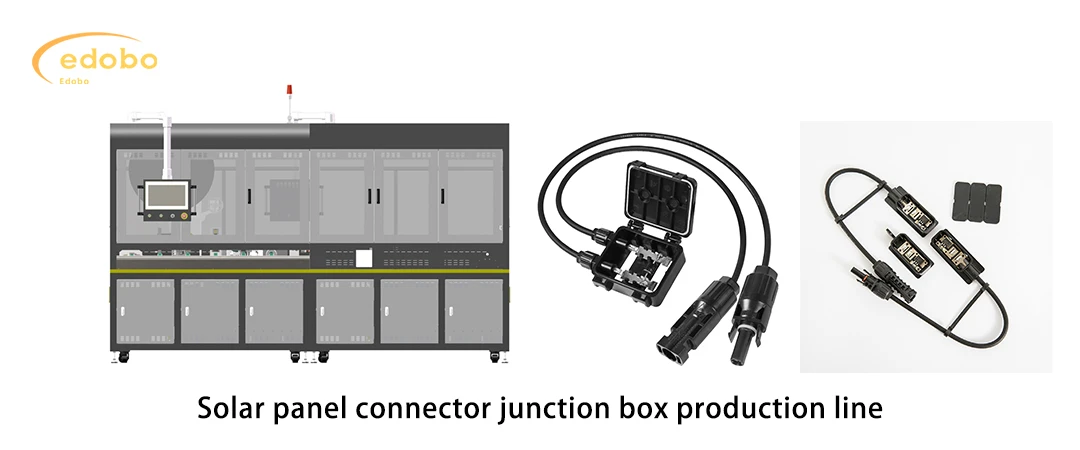

Equips de producció de connectors de panells solars
Descripció
Paràmetres tècnics

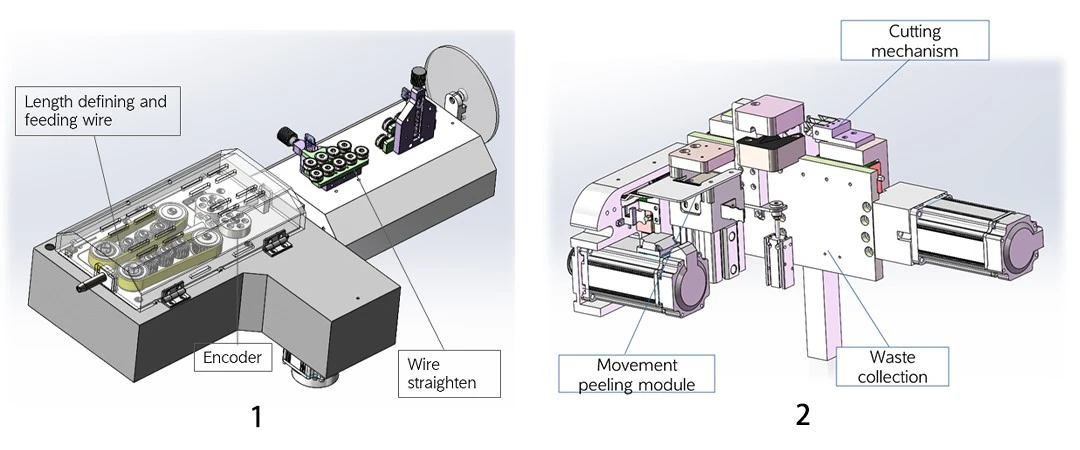

1. Feeder de filferro de longitud:Assegura longituds de filferro precises i consistents per a un processament òptim.
Adoptar un sistema completament servo i un processament de llaç tancat per assegurar l'estabilitat de la longitud de la línia de tall;
2.Automatitza el tall i el despullat de l’aïllament, preparant cables per a la sega.
En pelar, no ratlleu ni talleu el fil de coure; Peeling i Skinning
Equipat amb un sistema de recollida de residus per recollir i processar la pell del fil tallat.

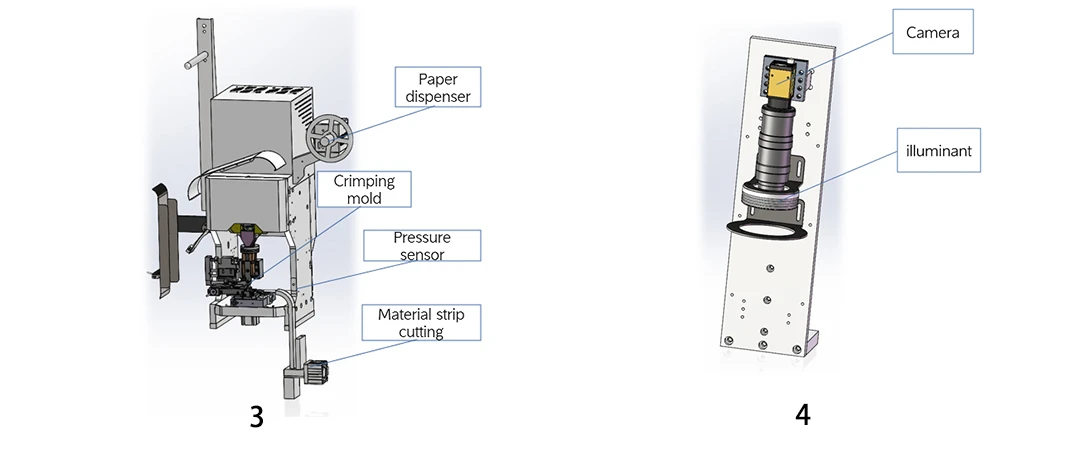

3. Màquina de crimping:L'estació completa principalment el trinquet de terminals i cables. La potència adopta un servo sistema amb una precisió de crimping de ± 0. 02mm;
L’estació de treball està equipada amb el control de la pressió de l’OES per detectar la qualitat de la caiguda;
4. Estació de detecció de la mida CRIMP (opcional):Proporciona un control de qualitat verificant les dimensions de CrimP, garantint un rendiment constant.
El mòdul adopta un sistema visual per inspeccionar principalment l’aspecte de cables de coure exposats, posicions de retallament de fil de coure, etc;

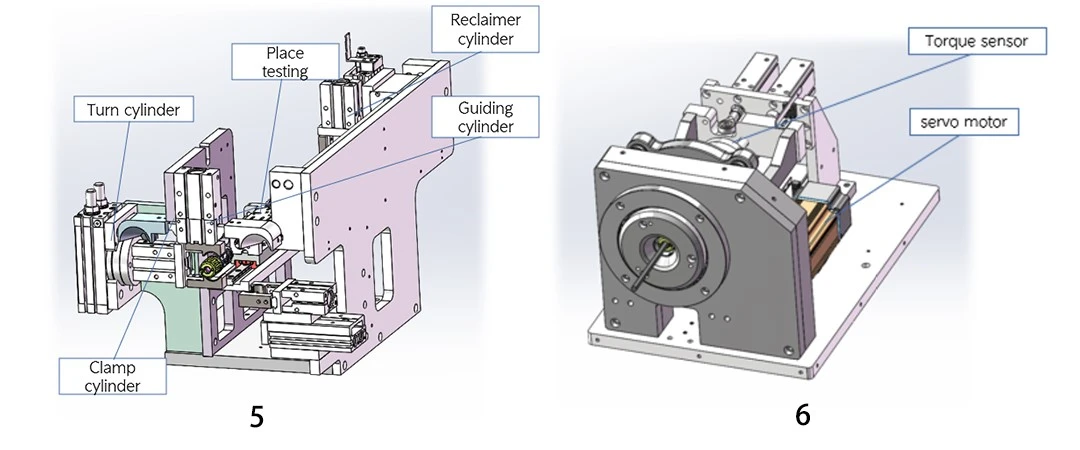

5. Màquina de fil conductor:Automatitza el procés d’inserció de cables a les carcasses del connector.
L'estació completa principalment la funció d'inserir cables amb terminals segrestats en connectors;
L’estació està equipada amb sensors al lloc per detectar si els terminals s’insereixen correctament;
6. Màquina de retorçar:Fixeu de forma segura les femelles als connectors, completant el conjunt.
L’estació està equipada amb un sensor de posició per detectar si el connector s’insereix al seu lloc;
Equipat amb un sensor de parell que pugui detectar la magnitud del parell en temps real

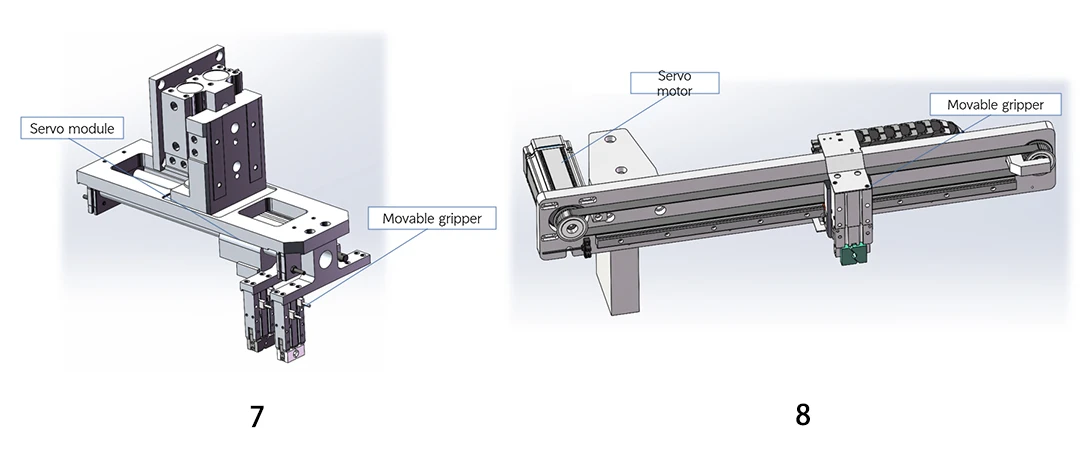

7. Estació RELOCACIÓ:L'estació completa principalment la transferència de cables per facilitar el processament de l'altre extrem.
8. Machine de classificació offline:Ordena automàticament els productes acabats, separant bé (OK) de les unitats defectuoses (NG).
L’estació de treball completa principalment la línia fora de productes;
L’ús de servo motors pot separar productes defectuosos dels bons productes;
| Distintiu | Especificació |
| Range de processament | Estacions de muntatge personalitzables basades en el model de connector |
| Capacitat de producció | 15-20 pc/min |
| Funcionar | Muntatge completament automàtic de tots els components del connector |
| Temperatura de funcionament | 0-40 grau (32-104 grau f) |
| Humitat | 40%-80% |
| Taxa de qualificació del producte | Més gran o igual al 99% |
| Pressió de l’aire | 0. 5 MPA - 0. 7 MPa (requereix una font d'aire net i seca) |
| Alimentació | AC 220V/50Hz |
